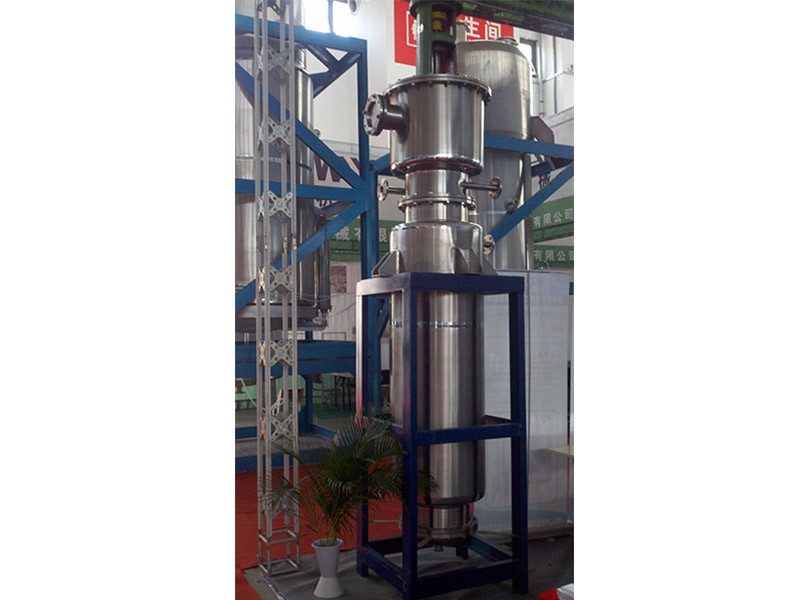

刮板薄膜蒸發器

工作原理：

  刮板式薄膜蒸發器是利用高速旋轉將液體分布成均勻薄膜而進行蒸發或蒸餾的一種高效蒸發、蒸餾設備，也可進行脫臭、脫泡反應及加熱、冷卻等單元操作。本設備采用離心式滑動溝槽轉子，是目前國外最新結構蒸發器，在流量很小的情況下也能形成薄膜，在筒體蒸發段內壁表面附著處理液中的淤積物可被活動刮板迅速移去，和固定間隙的刮板蒸發器相比，蒸發量可提高40-69%。

主要特點：
1：傳熱系數值高，蒸發能力大，蒸發強度可達到200kg/m2·hr，熱效率高。
2：物料加熱時間短，約5秒至10秒之間，且在真空條件下工作，對熱敏性物料更為有利，保持各種成份不產生任何分解，保證產品質量。
3：適應粘度變化范圍廣，高低粘度物均可以處理，物料粘度可高達10萬厘泊（CP）
4：改變刮板溝槽旋轉方向，可以調節物料在蒸發器的打理時間。
5：蒸發段筒體內壁經過精密鏜削并拋光處理，表面不易產生結焦、結垢。
6：操作方便，產品指標調節容易，在密閉條件下，可以自控進行連續性生產。
7：設備占地面積小，結構簡單，維修方便，清洗容易。

使用范圍：適用于中、西制藥、食品、輕工、石油、化工、環保等。

1. 低壓降（△P）是薄膜蒸發器的關鍵優點： 要將蒸發的物料以蒸汽的狀態從加熱面送到指定的冷凝器，需要一定的壓差。在一般的蒸發器中，這種壓力降（△P）通常是比較高的，有時甚至高得難以接受。但在薄膜蒸發器中氣體有較大的穿越空間能力，蒸發器內的壓力幾乎能看成與冷凝器中的壓力相等，壓力降損失較小。

2. 高真空、低蒸發溫度： 正由于薄膜蒸發器的低壓降，所以薄膜蒸發器的蒸發過程可以在高真空度與相應的較低溫度條件下進行。此特點特別適合熱敏性物料的低溫蒸發。

3. 自清潔加熱面： 帶有刮板的薄膜蒸發器，其刮板在加熱表面滑動，所以對液膜不斷地?cái)噭雍透?，能成功的?yīng)用于有可能在加熱表面結垢情況的物料蒸發和蒸餾。

4. 總傳熱系數高： 由于加熱表面上的液膜厚度是控制總傳熱系數的最重要的參數之一，所以利用刮壁器的連續接觸，可設計方便地加以控制。

5. 物料過流時間短： 刮板端面上帶有一定角度的溝槽推動料液在加熱表面上呈螺旋狀連續地向下移動并脫離加熱面。利用這一方法把停留時間降到最小，消除了熱分解，聚合或變質。改變轉子的轉速或刮板溝槽上的角度可以控制停留時間。

6. 適應性強、操作方便： 由于薄膜蒸發器顯著特點：適宜平穩蒸發和熱敏性物料的蒸餾。所以高粘度的物料或者隨濃度的提高粘度急劇增加的物料，其蒸發過程也能平穩操作

刮板類型：
由于刮板的運動，將物料不斷地在蒸發面上刮成薄膜，物料成湍流狀態，以達到薄膜蒸發的效果。根據物料的粘度等特性，蒸發器可分為以下幾種刮板形式：

活動刮板：活動刮板是一種最基本、最常見的刮板形式。活動刮板的形式有：SR型、SL型、DR型、DL型，其導液溝槽傾角有30°、45°或60°。

固定刮板：固定刮板都采用金屬材料，它被剛性連接在轉子上，刮板的長度同蒸發筒身，旋轉刮板與i蒸發筒身內壁的間隙僅為1+2mm，要求較高的加工與安裝精度，它適宜特高粘度及易起泡沫物料的蒸發濃縮、脫溶或提純。

螺旋刮板：該刮板適用于流動性差、易結垢、特高粘度物料的濃縮。當轉子旋轉時靠螺旋刮板的推力，使?jié)饪s物料順利向下流動。

鉸鏈刮板：鉸鏈刮板適宜于易在加熱面上結垢或中等粘性的物料
